更多形态学变换

目标

本文档尝试解答如下问题:

• 如何使用OpenCV函数 morphologyEx 进行形态学操作：
  • 开运算 (Opening)
  • 闭运算 (Closing)
  • 形态梯度 (Morphological Gradient)
  • 顶帽 (Top Hat)
  • 黑帽(Black Hat)

原理

Note

以下内容来自于Bradski和Kaehler的大作 Learning OpenCV 。

前一节我们讨论了两种最基本的形态学操作:

• 腐蚀 (Erosion)
• 膨胀 (Dilation)

运用这两个基本操作，我们可以实现更高级的形态学变换。这篇文档将会简要介绍OpenCV提供的5种高级形态学操作：

开运算 (Opening)

• 开运算是通过先对图像腐蚀再膨胀实现的。



• 能够排除小团块物体(假设物体较背景明亮)

• 请看下面，左图是原图像，右图是采用开运算转换之后的结果图。 观察发现字母拐弯处的白色空间消失。



闭运算(Closing)

• 闭运算是通过先对图像膨胀再腐蚀实现的。



• 能够排除小型黑洞(黑色区域)。



形态梯度(Morphological Gradient)

• 膨胀图与腐蚀图之差



• 能够保留物体的边缘轮廓，如下所示:



顶帽(Top Hat)

• 原图像与开运算结果图之差





黑帽(Black Hat)

• 闭运算结果图与原图像之差





源码

下面是本教程的源码， 你也可以从 这里 下载。

#include "opencv2/imgproc/imgproc.hpp"
#include "opencv2/highgui/highgui.hpp"
#include <stdlib.h>
#include <stdio.h>

using namespace cv;

/// 全局变量
Mat src, dst;

int morph_elem = 0;
int morph_size = 0;
int morph_operator = 0;
int const max_operator = 4;
int const max_elem = 2;
int const max_kernel_size = 21;

char* window_name = "Morphology Transformations Demo";

/** 回调函数申明 */
void Morphology_Operations( int, void* );

/** @函数 main */
int main( int argc, char** argv )
{
  /// 装载图像
  src = imread( argv[1] );

  if( !src.data )
  { return -1; }

 /// 创建显示窗口
 namedWindow( window_name, CV_WINDOW_AUTOSIZE );

 /// 创建选择具体操作的 trackbar
 createTrackbar("Operator:\n 0: Opening - 1: Closing \n 2: Gradient - 3: Top Hat \n 4: Black Hat", window_name, &morph_operator, max_operator, Morphology_Operations );

 /// 创建选择内核形状的 trackbar
 createTrackbar( "Element:\n 0: Rect - 1: Cross - 2: Ellipse", window_name,
                 &morph_elem, max_elem,
                 Morphology_Operations );

 /// 创建选择内核大小的 trackbar
 createTrackbar( "Kernel size:\n 2n +1", window_name,
                 &morph_size, max_kernel_size,
                 Morphology_Operations );

 /// 启动使用默认值
 Morphology_Operations( 0, 0 );

 waitKey(0);
 return 0;
 }

 /**
  * @函数 Morphology_Operations
  */
void Morphology_Operations( int, void* )
{
  // 由于 MORPH_X的取值范围是: 2,3,4,5 和 6
  int operation = morph_operator + 2;

  Mat element = getStructuringElement( morph_elem, Size( 2*morph_size + 1, 2*morph_size+1 ), Point( morph_size, morph_size ) );

  /// 运行指定形态学操作
  morphologyEx( src, dst, operation, element );
  imshow( window_name, dst );
  }

解释

1. 看一下程序的总体流程:

   • 装载图像

   • 创建显示形态学操作的窗口

   • 创建3个trackbar获取用户参数:

     • 第一个trackbar “Operator” 返回用户选择的形态学操作类型 (morph_operator).

       createTrackbar("Operator:\n 0: Opening - 1: Closing \n 2: Gradient - 3: Top Hat \n 4: Black Hat",
                      window_name, &morph_operator, max_operator,
                      Morphology_Operations );


     • 第二个trackbar “Element” 返回 morph_elem, 指定内核形状:

       createTrackbar( "Element:\n 0: Rect - 1: Cross - 2: Ellipse", window_name,
                       &morph_elem, max_elem,
                       Morphology_Operations );


     • 第三个trackbar “Kernel Size” 返回内核大小(morph_size)

       createTrackbar( "Kernel size:\n 2n +1", window_name,
                       &morph_size, max_kernel_size,
                       Morphology_Operations );


   • 每当任一标尺被移动， 用户函数 Morphology_Operations 就会被调用，该函数获取trackbar的当前值运行指定操作并更新显示结果图像。

      /**
       * @函数 Morphology_Operations
       */
     void Morphology_Operations( int, void* )
     {
       // 由于 MORPH_X的取值范围是: 2,3,4,5 和 6
       int operation = morph_operator + 2;

       Mat element = getStructuringElement( morph_elem, Size( 2*morph_size + 1, 2*morph_size+1 ), Point( morph_size, morph_size ) );

       /// 运行指定形态学操作
       morphologyEx( src, dst, operation, element );
       imshow( window_name, dst );
      }


     运行形态学操作的核心函数是 morphologyEx 。在本例中，我们使用了4个参数(其余使用默认值):

     • src : 原 (输入) 图像
     • dst: 输出图像
     • operation: 需要运行的形态学操作。 我们有5个选项:
       • Opening: MORPH_OPEN : 2
       • Closing: MORPH_CLOSE: 3
       • Gradient: MORPH_GRADIENT: 4
       • Top Hat: MORPH_TOPHAT: 5
       • Black Hat: MORPH_BLACKHAT: 6

     你可以看到， 它们的取值范围是 <2-6>, 因此我们要将从tracker获取的值增加(+2):

     int operation = morph_operator + 2;


     • element: 内核，可以使用函数:get_structuring_element:getStructuringElement <> 自定义。

结果

• 在编译上面的代码之后, 我们可以运行结果，将图片路径输入。这里使用图像: baboon.png:

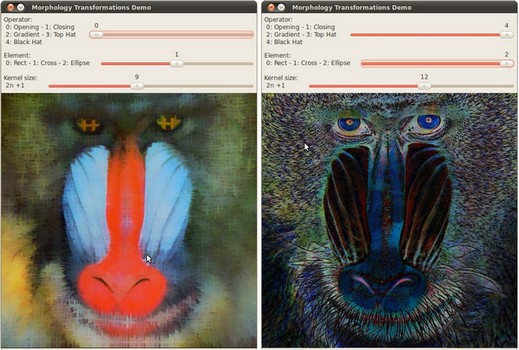

• 这里是显示窗口的两个截图。第一幅图显示了使用交错内核和 开运算 之后的结果， 第二幅图显示了使用椭圆内核和 黑帽 之后的结果。



翻译者

niesu@ OpenCV中文网站 <sisongasg@hotmail.com>
