为程序界面添加滑动条

• 在以前的教程中 (例如 linear blending 和 brightness and contrast adjustments)你有可能注意到需要 input 一些数值到我们的程序中, 例如 和 。我们会在代码中输入这些数据来配合程序的运行。

• 好, 下面来介绍所要用到的一个 GUI 中的工具. OpenCV 提供的 GUI 库在(highgui.h)里. 这是一个 滑动条 的样子



• 在这里教程指导我们修改以前的方案，以便从滑动条中获得那些需要输入数据.

目标

在这节教程中你将学习:

• 使用OpenCV函数 createTrackbar 在窗口中添加一个滑动条：

代码

首先来修改一下教程中 使用OpenCV对两幅图像求和（求混合(blending)） 这个例子. 用滑动条来动态输入 这个值.

#include <cv.h>
#include <highgui.h>

using namespace cv;

/// 全局变量的声明与初始化
const int alpha_slider_max = 100;
int alpha_slider;
double alpha;
double beta;

/// 声明存储图像的变量
Mat src1;
Mat src2;
Mat dst;

/**
 * @function on_trackbar
 * @定义响应滑动条的回调函数
 */
void on_trackbar( int, void* )
{
 alpha = (double) alpha_slider/alpha_slider_max ;
 beta = ( 1.0 - alpha );

 addWeighted( src1, alpha, src2, beta, 0.0, dst);

 imshow( "Linear Blend", dst );
}

int main( int argc, char** argv )
{
 /// 加载图像 (两图像的大小与类型要相同)
 src1 = imread("../../images/LinuxLogo.jpg");
 src2 = imread("../../images/WindowsLogo.jpg");

 if( !src1.data ) { printf("Error loading src1 \n"); return -1; }
 if( !src2.data ) { printf("Error loading src2 \n"); return -1; }

 /// 初始化为零
 alpha_slider = 0;

 /// 创建窗体
 namedWindow("Linear Blend", 1);

 /// 在创建的窗体中创建一个滑动条控件
 char TrackbarName[50];
 sprintf( TrackbarName, "Alpha x %d", alpha_slider_max );

 createTrackbar( TrackbarName, "Linear Blend", &alpha_slider, alpha_slider_max, on_trackbar );

 /// 结果在回调函数中显示
 on_trackbar( alpha_slider, 0 );

 /// 按任意键退出
 waitKey(0);
 return 0;
}

程序说明

我们只分析关于滑动条的那段代码:

#.首先, 我们加载了两个图像, 目的是把它们混合显示.

src1 = imread("../../images/LinuxLogo.jpg");
src2 = imread("../../images/WindowsLogo.jpg");

#.在创建滑动条之前, 我们要先创建一个窗体，以便把创建的滑动条放置在上面:

namedWindow("Linear Blend", 1);

1. 现在可以创建滑动条了:

   createTrackbar( TrackbarName, "Linear Blend", &alpha_slider, alpha_slider_max, on_trackbar );


   记住下面的参数介绍:

   • 在标签中显示的文字（提示滑动条的用途） TrackbarName
   • 创建的滑动条要放置窗体的名字 “Linear Blend”
   • 滑动条的取值范围从 到 alpha_slider_max (最小值只能为 zero).
   • 滑动后的值存放在 alpha_slider 变量里
   • 每当滑动条的值改变, 就会调用 on_trackbar 回调函数

2. 最后, 我们还要定义这个回调函数 on_trackbar 来实现我们想要的结果

   void on_trackbar( int, void* )
   {
    alpha = (double) alpha_slider/alpha_slider_max ;
    beta = ( 1.0 - alpha );

    addWeighted( src1, alpha, src2, beta, 0.0, dst);

    imshow( "Linear Blend", dst );
   }


   注意回调函数中的整型与双精度型的转换:

   • 从滑动条中获取的整型值 alpha_slider (integer) 要转换为双精度类型 alpha.
   • alpha_slider 的值会在滑动条滑动后被修改.
   • 我们所定义的 src1, src2, dist, alpha, alpha_slider 和 beta 都是全局变量, 因此也可以在回调函数中使用.

结果

• 下图是程序的运行结果:

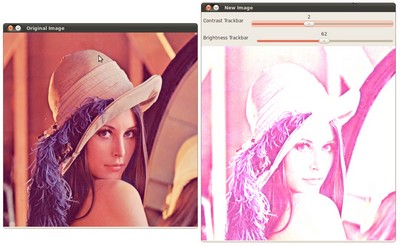

• 也可以使用其它方式验证, 你可以用 改变图像的对比度和亮度 中的例程实现两个滑动条. 一个控制 另一个控制 . 可能的输出会是下面的样子:
